Konwerter ATmega

ATNEL ARDUINO

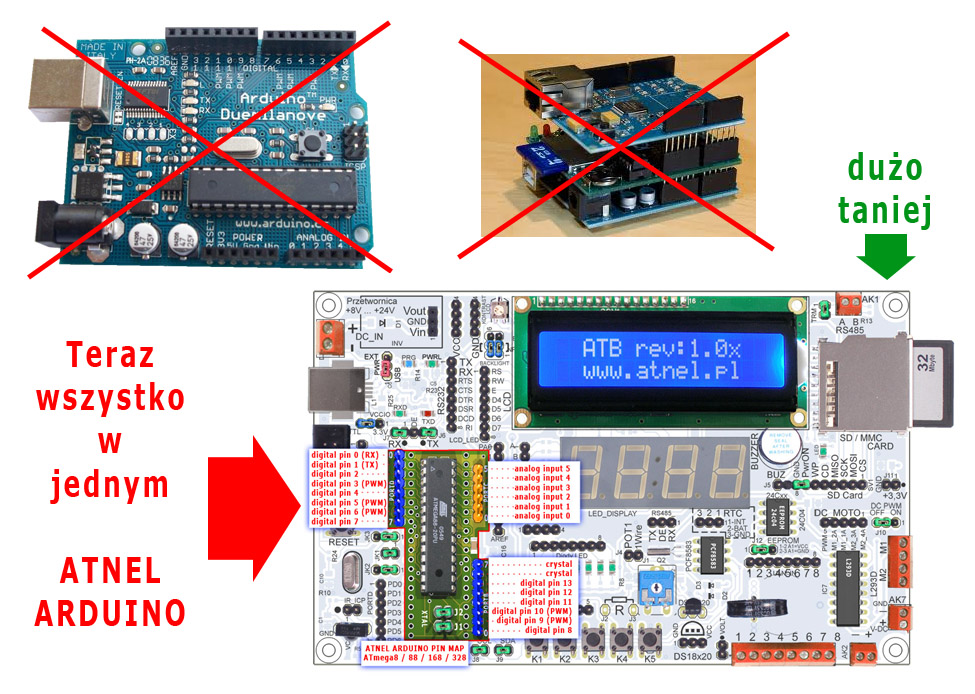

UWAGA! już niedługo - konwerter ten, pracując w zestawie ATB, będzie zastępował wszystkie popularne wersje ARDUINO. Wkrótce na stronie producenta będzie dostępne do pobrania środowisko oraz wszystkie potrzebne w tym celu pliki, opisy oraz dokumentacja.

Sam konwerter pełni rolę płytki bazowej ARDUINO, natomiast w zestawie ATB znajdują się wszystkie dodatkowe moduły, które zastępują kosztowne płytki/rozszerzenia typu SHIELD, np "Motor Shield" itp. Aby uzyskać możliwość podłączenia ATNEL ARDUINO do sieci ethernet, wymagany jest tylko zewnętrzny moduł ATB-ETHERNET. Do programowania procesorów wykorzystywany jest układ FT232RL, w identyczny sposób jak w oryginalnej wersji arduino.

Konwerter umożliwia bezproblemowe podłączanie do zestawu ATB mikrokontrolerów typu:

- ATmega8
- ATmega48
- ATmega88
- ATmega168
- ATmega328

Prezentowane konwertery znacznie wzbogacają zastosowania zestawu ewaluacyjnego. Dzięki takiej konstrukcji istnieje więcej możliwości testowania różnorodnych projektów opartych o szeroką gamę mikrokontrolerów. W konkurencyjnych zestawach ogranicza się ona zwykle do 2-3 mikrokontrolerów w tej samej obudowie DIP i pasujących do siebie wyprowadzeniami.

Nieocenioną zaletą jest także możliwość wykorzystywania konwerterów jako podstawek do programowania innych procesorów w zestawie ATB. Dzięki temu zyskuje on dodatkową istotną funkcjonalność, jako rozszrzenie programatora sprzętowego.

To co odróżnia nasze konwertery od innych podobnych produktów konkurencyjnych to bardzo dobre dopasowanie ich do potrzeb zestawu uruchomieniowego ATB. Dzięki poniżej opisanym udogodnieniom nie trzeba stosować przewodów połączeniowych – co pozwala na dużo większe uporządkowanie projektu testowego:

1. bezpośrednie połączenie USART w procesorach ATmega8/xx oraz ATtiny2313 z płytką ATB
2. możliwość podłączenia zewn. kwarca za pomocą jumperów na konwerterze
3. możliwość wykorzystania odbiornika podczerwieni TSOP na pinie ICP
4. możliwość bezpośredniego połączenia z ATB ETHERNET (ATmega8/xx) piny (PB1 jako CS) oraz (PD1 jako INT1)
5. możliwość bezpośredniego połączenia z pinem AREF w zestawie ATB
6. możliwość wykorzystania złącza ISP w zestawie ATB
7. możliwość odłączania sygnału RESET dla mikrokontrolerów ATtiny13/xx

Nieocenioną zaletą jest także zastosowanie specjalnych 2 kondensatorów filtrujących zasilanie, co jest często pomijane w innych rozwiązaniach. Zastosowano:

• Kondensator 10uF SMD (tantal, rozmiar A) LOW ESR
• Dodatkowy kondensator 10uF SMD przy podstawce DIP8 dla ATtiny13/xx
• Kondensator 100nF SMD (rozmiar 0805)
• Podstawki precyzyjne pod mikrokontrolery

Dzięki ogromnej staranności zaprojektowania PCB oraz wykonania, można ich używać do pracy nawet w docelowych urządzeniach. Poza tym, prezentowane konwertery doskonale mogą służyć jako zwykłe podstawki do programowania.

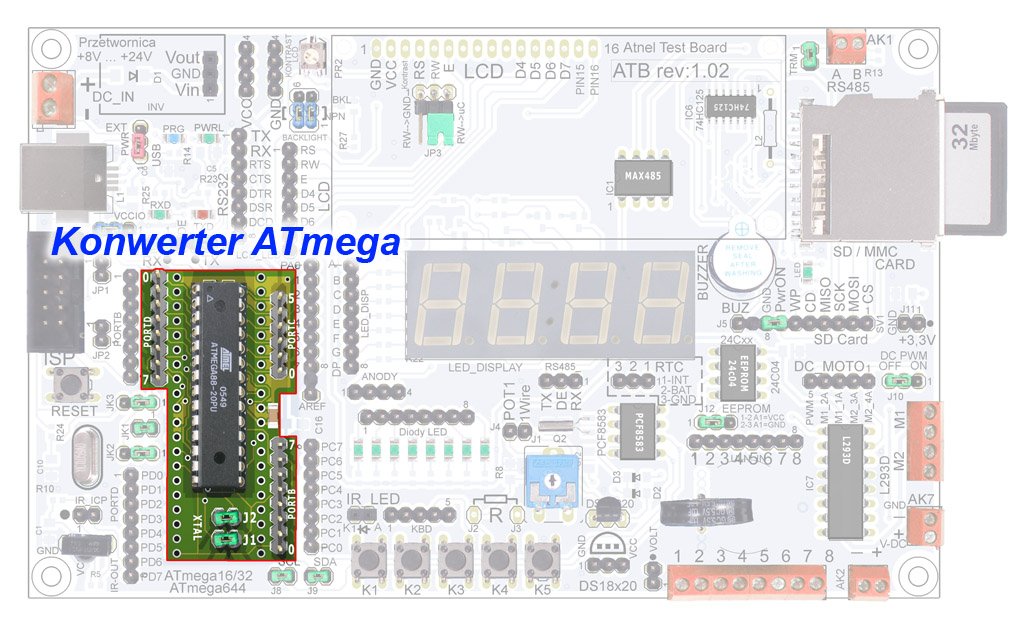

Dokładny sposób osadzenia konwertera w zestawie ATB:

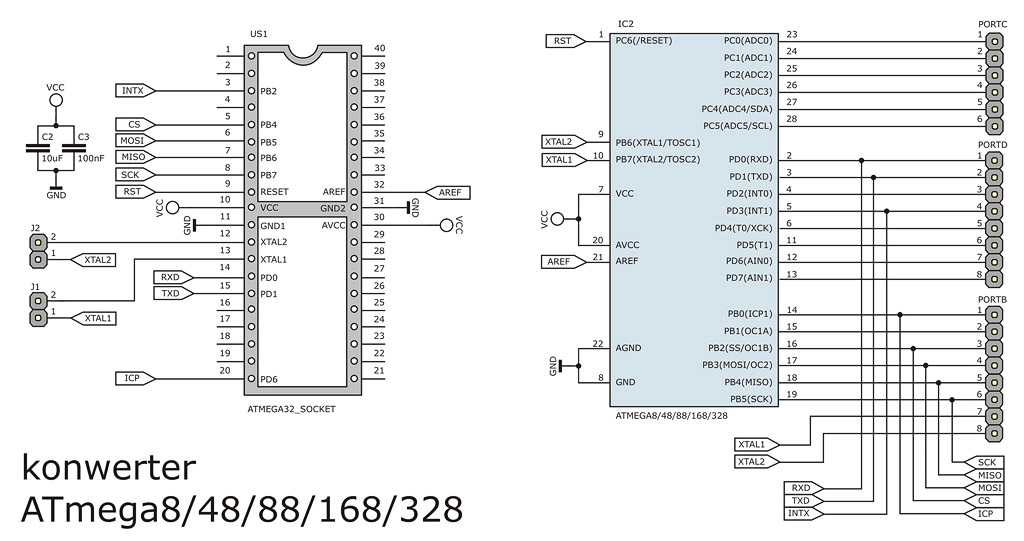

Dodatkowy OPIS i schematy dostępne na stronie producenta KLIKNIJ TUTAJ
