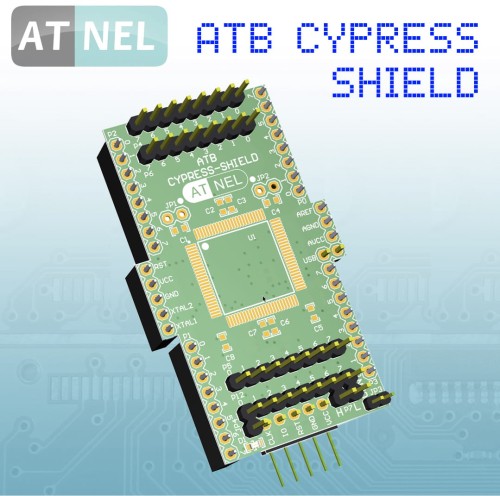

ATB CYPRESS SHIELD

Moduły
49
PLN
ATB CYPRESS SHIELD
  • nowość
out_of_stock
Dostępność:
tymczasowo niedostępny
Cena: 49,00 zł
Cena netto: 39,84 zł
szt.

ATB-CYPRESS SHIELD

- istnieje opcja zakupu modułu z obsadzonym jednym z dwóch proponowanych przez nas mikrokontrolerów, lecz to wymaga kontaktu telefonicznego i wydłuży się znacznie czas oczekiwania na moduł. Będzie on jednak przez nas w pełni nie tylko zlutowany ale także w pełni sprawdzony i przetestowany. Na dole przedstawiamy dokładniejszy opis proponowanych mikrokontrolerów PSoC 5L (jeden z nich - ten droższy zawiera wbudowany moduł obsługi magistrali CAN w związku z tym w cenę wchodzi także wlutowanie drivera CAN na dole PCB)

Moduł rozszerzający możliwości zestawów ATB 1.05 a także 1.05a i nowszych o możliwości zastosowania mikrokontrolerów PSoC z serii 5L z rdzeniem Cortex-M3.

Zapraszamy do oglądania serii poradników wideo dotyczących podstaw programowania PSoC

kliknij TUTAJ

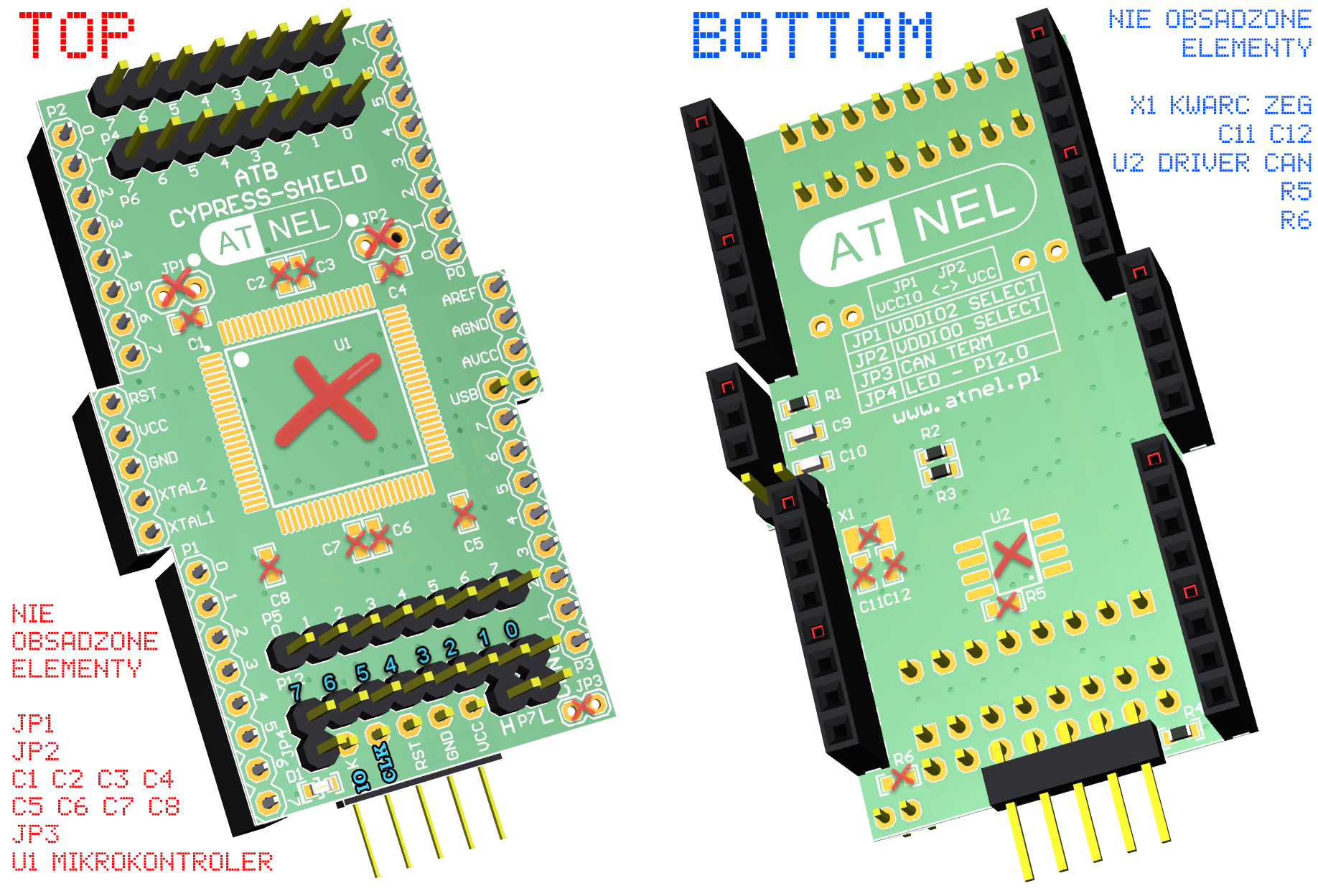

W sprzedaży jest płytka PCB z obsadzoną większością elementów SMD i przewlekanych. Na rysunku dokumentacji poniżej zaznaczono które elementy nie są obsadzone na stronach TOP i BOTTOM płyty PCB.

Moduły domyślnie nie posiadają wlutowanego żadnego mikrokontrolera wraz z kondensatorami filtrującymi jego zasilanie. Spowodowane jest to faktem, że moduł pozwala na zastosowanie co najmniej kilku różnych mikrokontrolerów z tej serii, różniących się możliwościami a posiadająych tę samą obudowę TQFP 100 pin. Brak zamontowanych kondensatorów filtrujących spowodowany jest tym, aby można było łatwo przylutować dowolny mikrokontroler, dopiero po tej operacji można wlutować kondensatory.

Podobnie od strony BOTTOM nie wlutowane są domyślnie: driver CAN, kwarc zegarkowy oraz kilka drobnych elementów dyskretnych SMD.

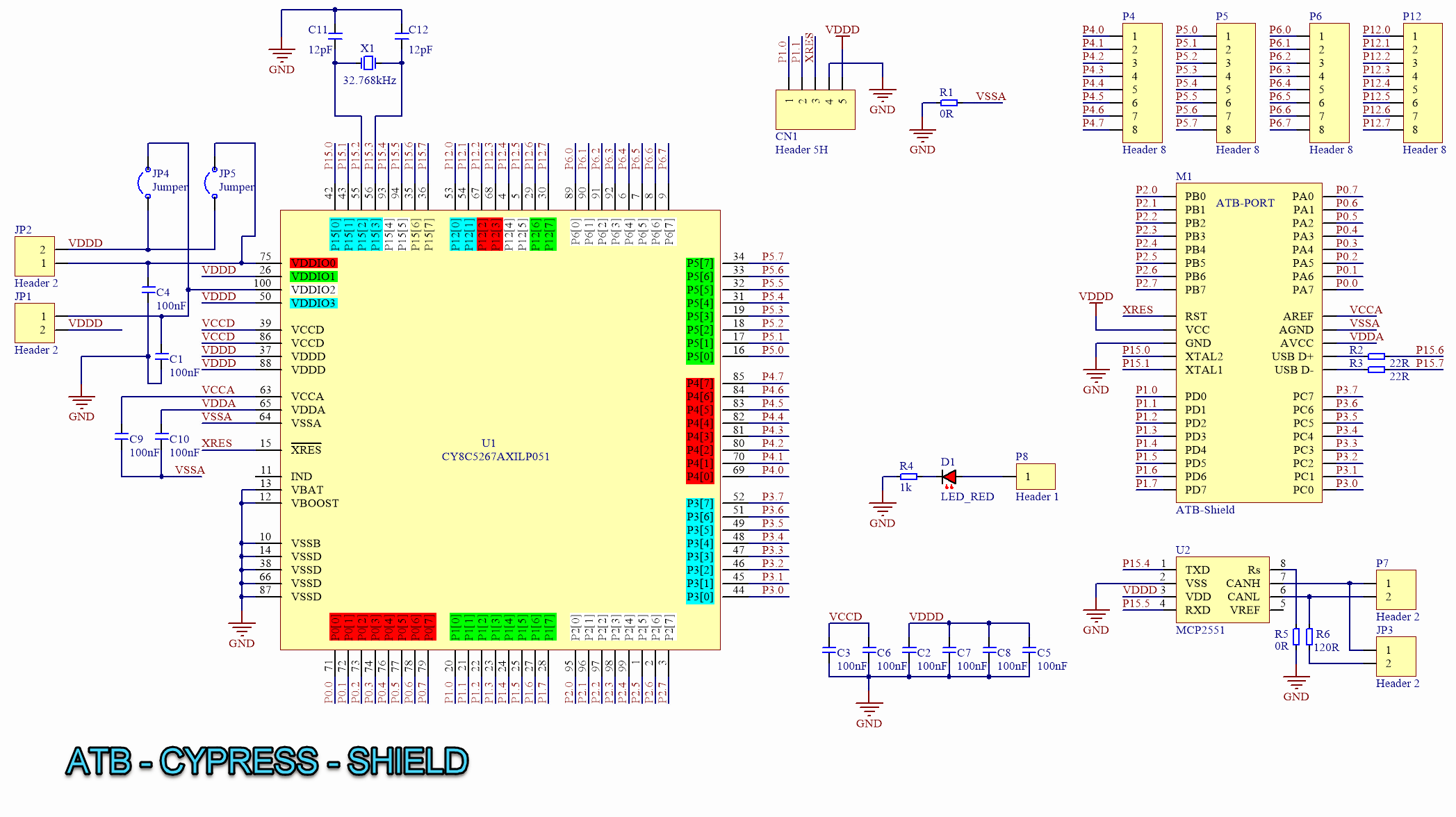

Poniżej dokładny schemat modułu:

UWAGA! w przypadku zakupu nowego zestawu ATB na potrzeby shielda polecamy podczas zakupu dowolnego zestawu wybrać opcję DELUXE, ponieważ zawiera ona sporo dodatków pod kątem wykorzystania mikrokontrolerów ARM, w tym najważniejsze - czyli pionowe dodatkowe gniazdo USB w zestawie.



 Proponujemy do wyboru na specjalne zamówienie telefoniczne moduł z obsadzonym jednym z dwóch proponowanych poniżej mikrokontrolerów:



1. Wersja tańsza + dopłata 50 zł (brutto) - CY8C5267AXI - LP051

Kliknij TUTAJ i pobierz dokumentację producenta - nota PDF



2. Wersja droższa + dopłata 99 zł (brutto) - CY8C5888AXQ - LP096
(większe zasoby wewnętrzne plus obsługa magistrali CAN)

Kliknij TUTAJ i pobierz dokumentację producenta - nota PDF



Bez względu na wybór rodzaju mikrokontrolera nie zostaną obsadzone przez firmę Atnel elementy takie jak:

- driver CAN MCP2551

- rezystory R5 i R6

- zworka goldpin J2

- kwarc zegarkowy 32,768 kHz (SMD)

- kondensatory do kwarca zegarkowego

Elementy te są do przylutowania we własnym zakresie



*** UWAGA! uszkodzenie modułu podczas własnoręcznego wlutowania brakujących elementów całkowicie wyłącza gwarancję ***
