ATB-THERMO

Produkt dostępny w przedsprzedaży
w ramach akcji ESPHome Studio

Zakup oznacza akceptację wydłużonego czasu realizacji.

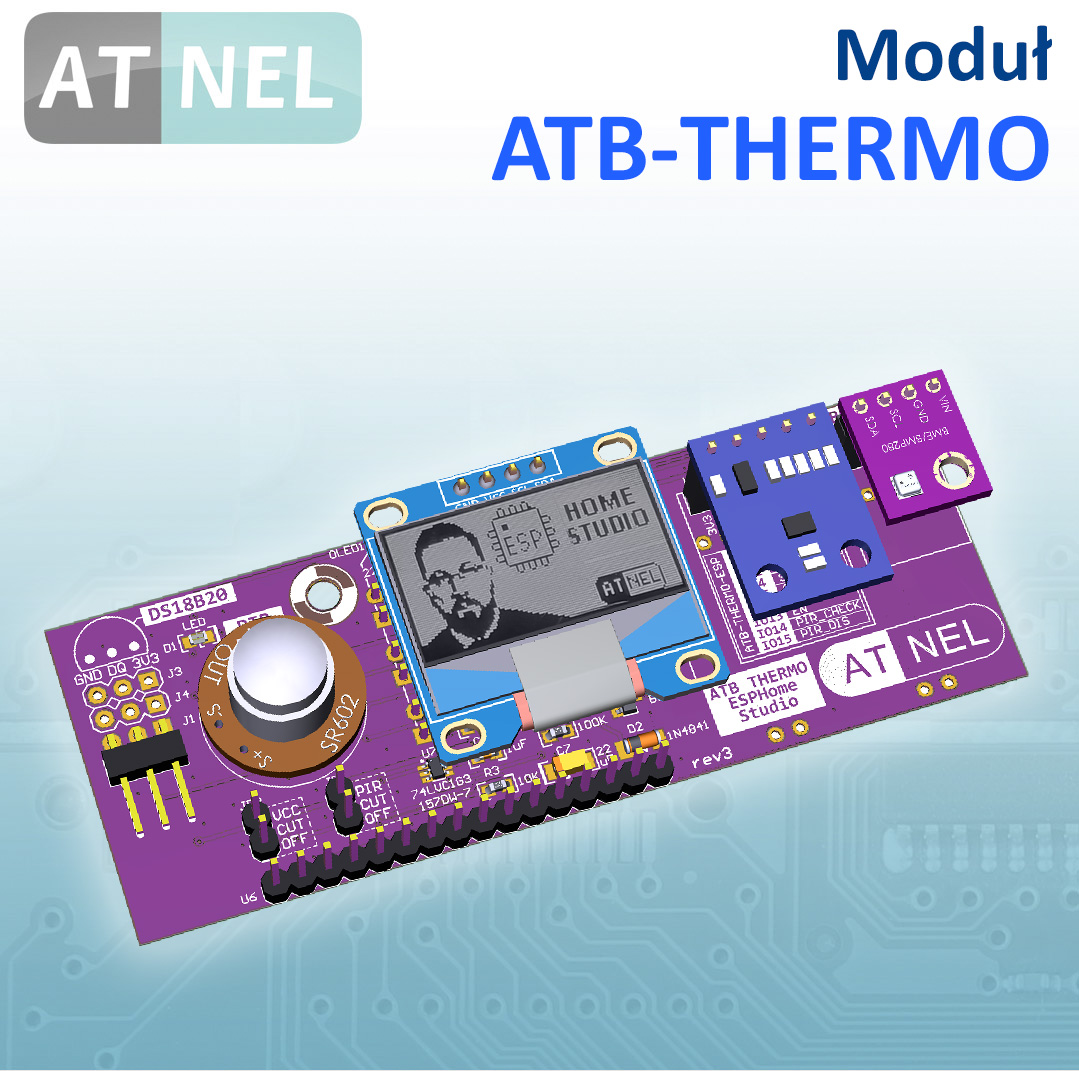

ATB-THERMO - zmontowana bezprzewodowa stacja do Home Assistanta

ATB-THERMO to energooszczędny moduł zaprojektowany do współpracy z popularną płytką ESP8266 WEMOS WROOM-02 BAT. W praktyce pozwala zbudować w pełni bezprzewodową stację pogodową lub wieloczujnikowe urządzenie Smart Home, które bez problemu wykrywa się w Home Assistant i może zostać natychmiast zintegrowane z dashboardem.

To nie jest przypadkowa płytka z zestawem czujników. ATB-THERMO zostało zaprojektowane od podstaw z myślą o realnym deep sleep i długiej pracy na zasilaniu bateryjnym. Cała konstrukcja koncentruje się na jednym celu, czyli maksymalnym ograniczeniu poboru energii bez utraty funkcjonalności.

W połączeniu z akumulatorem 18650 urządzenie może pracować miesiącami bez ładowania, a po dodaniu niewielkiego panelu solarnego staje się praktycznie bezobsługową, autonomiczną stacją środowiskową. To rozwiązanie, które montujesz raz i które działa stabilnie przez bardzo długi czas.

Realne zużycie energii

W trybie deep sleep cały system wraz z ESP8266 może osiągnąć pobór na poziomie około 80 mikroamperów po zrobieniu wszystkich przeróbek na płytce WEMOS. To realne, zmierzone wartości, a nie laboratoryjne założenia.

Przy testowanym cyklu pracy: około 5 sekund aktywności oraz 10 minut uśpienia, urządzenie może pracować około 6 miesięcy na jednym akumulatorze 3000 mAh. Wydłużenie interwału deep sleep do 30 minut pozwala przekroczyć 15 miesięcy działania.

Dodanie niewielkiego panelu solarnego umożliwia uzyskanie dodatniego bilansu energetycznego nawet w mniej sprzyjających warunkach. W praktyce oznacza to urządzenie, które może działać bardzo długo bez konieczności ładowania akumulatora.

Stabilne wybudzanie i kontrola pracy

ATB-THERMO wykorzystuje autorski system e-PIR, który nadzoruje proces wybudzania. Dzięki temu urządzenie potrafi rozróżnić przyczynę restartu i powrót z deep sleep, wybudzenie przez czujnik ruchu czy reakcję watchdog. Rozwiązanie to eliminuje pętle restartów typowe dla klasycznego wybudzania przez reset i zapewnia pełną kontrolę nad logiką startu systemu.

Funkcjonalność urządzenia

• Czujniki: DS18B20, BME280, BH1750, PIR
• BUZZER pasywny
• Przetwornica Buck/Boost TP63020
• Wyświetlacz OLED SSD1306 (I2C)
• Magistrala I2C do dalszej rozbudowy
• Pełna kompatybilność z ESPHome
• Automatyczne wykrywanie w Home Assistant
• Możliwość pracy jako samodzielna stacja pogodowa

ATB-THERMO może działać jako samodzielna stacja środowiskowa, ale jest również doskonałą platformą do nauki projektowania energooszczędnych urządzeń w ESPHome. Konstrukcja pokazuje w praktyce, jak powinien wyglądać prawidłowo zaprojektowany tor zasilania i kontrola deep sleep.

Niezbędne modyfikacje WEMOS

Aby osiągnąć opisane parametry energetyczne, konieczne są niewielkie modyfikacje w płytce ESP8266 WEMOS WROOM-02 BAT. Wymagają one podstawowej wprawy w lutowaniu.

Po zakupie otrzymasz pełną dokumentację montażową wraz z listą elementów, schematami oraz szczegółową instrukcją krok po kroku. Dostępny będzie również materiał wideo pokazujący dokładnie, jakie przeróbki należy wykonać.

Co otrzymasz po zakupie?

• W pełni polutowaną płytkę ATB-THERMO
• Pełną dokumentację montażową w wersji elektronicznej (wysyłka mailowa)
